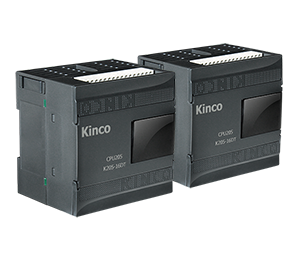

K2系列PLC是K系列經濟型單品（部分不可擴展），在K5系列基礎上提升了性能且同時降低成本，具備優良的性價比。
■ 主要特性
? 提供USB編程口，且可由USB供電調試，便利性大幅提高；
? DI/DO通道復用，同樣型號可滿足更多場合應用；
? 4路高速計數輸入，3路高速脈沖輸出；
? 2路RS485，波特率最高115.2kbps；
? 支持實時時鐘；
? 緊湊型，節省安裝空間。
晶體管型DIO（DI、DO復用）點
? 基于步科的DI/DO通道復用技術，K2 CPU模塊提供了DIO點，既可作為DI，也可作為DO使用，無需配置，接線即可使用。
USB編程口
? 采用了MicroUSB編程接口，支持USB2.0，兼容常見的MicroUSB手機數據線。
高速脈沖計數器
? 4個高速脈沖計數器。每個高速計數器都最大允許配置32個PV值，并且支持32段"CV=PV"中斷；
? 支持多種模式，可以進行單相、雙相（Up/Down）、AB相（1倍頻和4倍頻）等計數；
? CPU205最高計數頻率50KHz，CPU204、CPU209最高計數頻率200KHz
高速脈沖輸出
? 3路高速脈沖輸出，通道分別為Q0.0、Q0.1和Q0.4，都支持PTO（脈沖串）和PWM（脈寬調制）方式輸出；
? CPU205最高輸出頻率為50KHz；CPU204、CPU209最高輸出頻率為200KHz
? 軟件提供PLS（PWM或PTO）、定位控制指令組、PFLO_F（跟隨指令）等。
串行通信口
? CPU模塊提供了2個RS485串行通信口，分別命名為PORT1、PORT2，通信特率最高為115.2k；
? PORT1口既可以用作編程口，也支持Modbus RTU從站協議和自由通信；
? PORT2口支持Modbus RTU主、從協議和自由通信。
■ 型號參數表
| 名稱 | 訂貨號 | 規格 | ||||||||||
| 供電電壓 | DI | DO | DIO | AI | AO | 高速輸入 | 高速輸出 | 通訊口 | 擴展模塊 | 外形尺寸 （單位：mm）（長*寬*高） | ||

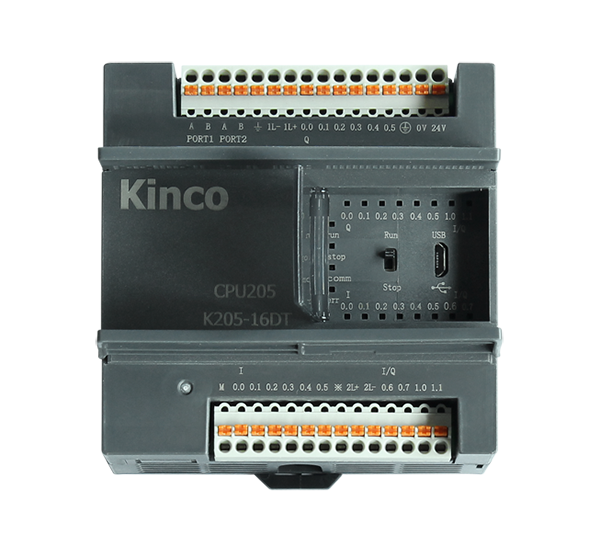

| CPU205 | K205-16DR | DC 24V | 6 | 6*繼電器 | 4 | 無 | 單相，2*最高50KHz 2*最高20KHz 雙相，2*最高50KHz 2*最高10KHz | 無 | 2*RS485 最高115.2kbps | 不支持 | 90*97*70 | |
| K205-16DT | 6 | 6*晶體管 | 4 | 3 2*最高50KHz 1*最高10KHz | ||||||||
| K205EX-22DT | 8 | 8*晶體管 | 6 | |||||||||
| K205EA-18DT | 8 | 無 | 1 | 1 | ||||||||
| CPU204 | K204ET-16DT | 8 | 6*晶體管 | 1 | 1 | 4 單/雙相 最高計數頻率：200KHz | 3 最高輸出頻率200KHz | 1個以太網口 2*RS485最高115.2kbps | ||||

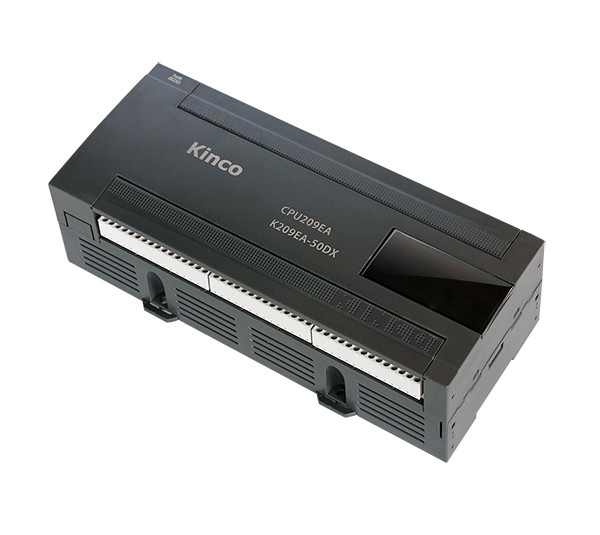

| CPU209 | K209EA-50DX | 22 | 8*晶體管+12*繼電器 | 6 | 2 | 單相，2*最高200KHz 2*最高20KHz 雙相，2*最高100KHz 2*最高10KHz | 3 2*最高200KHz 1*最高10KHz | 1*RS232 2*RS485最高115.2kbps | 215*90*70.36 | |||
| K209M-56DT | 32 | 24*晶體管 | 無 | 2 單/雙相 最高計數頻率：200KHz | 4 3*最高輸出頻率200KHz 1*最高輸出頻率10KHz | 2*CAN 1*RS232 2*RS485 最高115.2kbps | 支持 KS擴展 | |||||
更多信息請下載查閱選型手冊資料。
