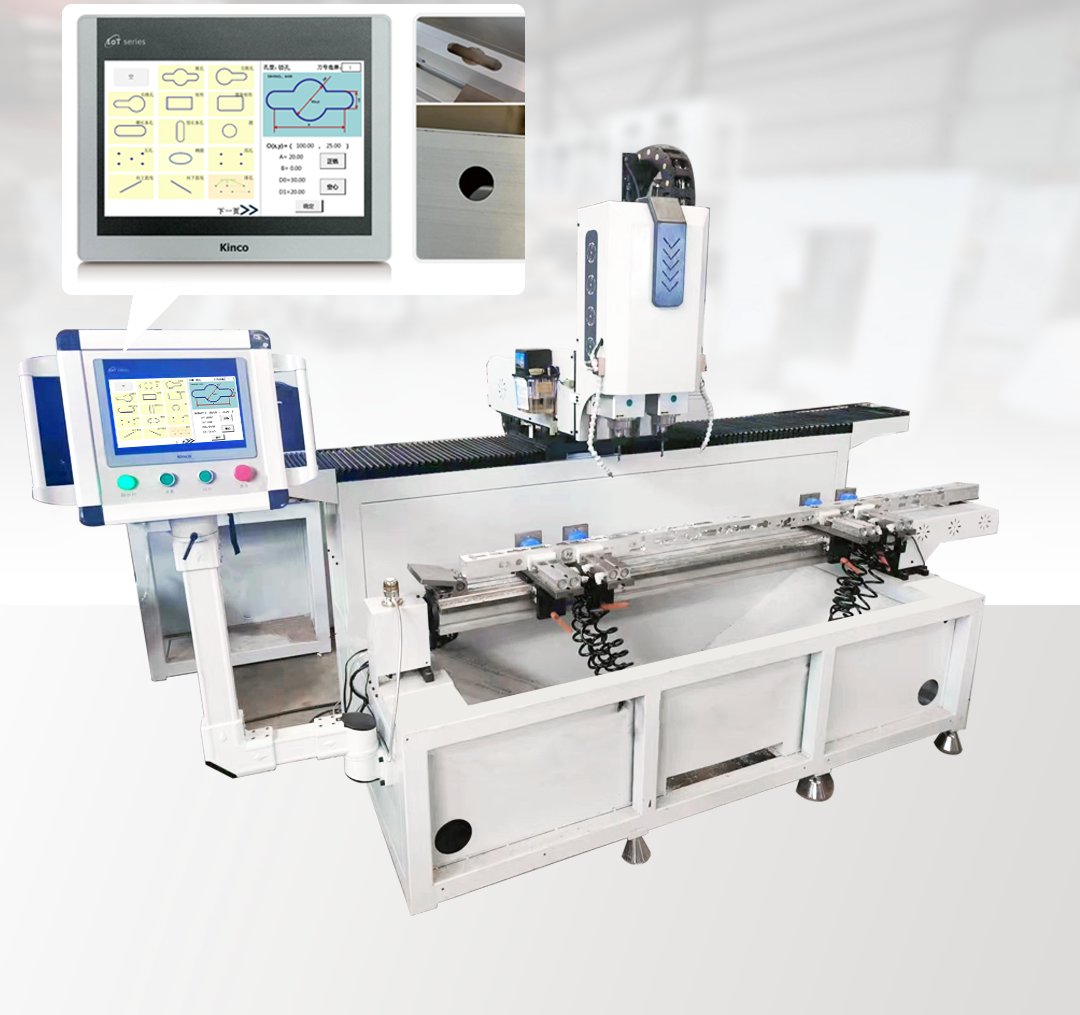

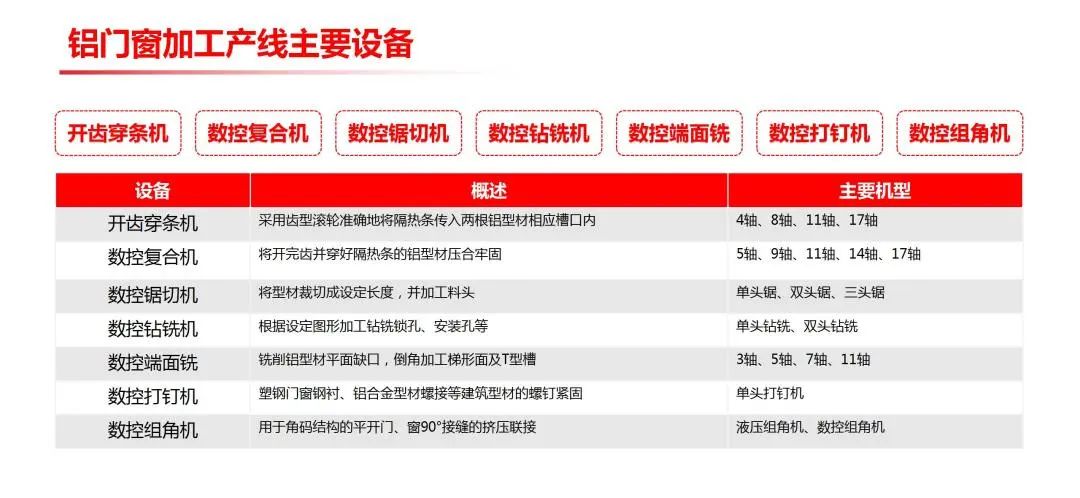

本方案中的雙頭數控鉆銑床是鋁合金門窗加工行業的斷橋鋁產線中的重要一環，主要用于門窗鋁框加工中的鎖孔鉆銑，步科方案針對雙頭數控鉆銑床原理結構滿足以下場景需求：

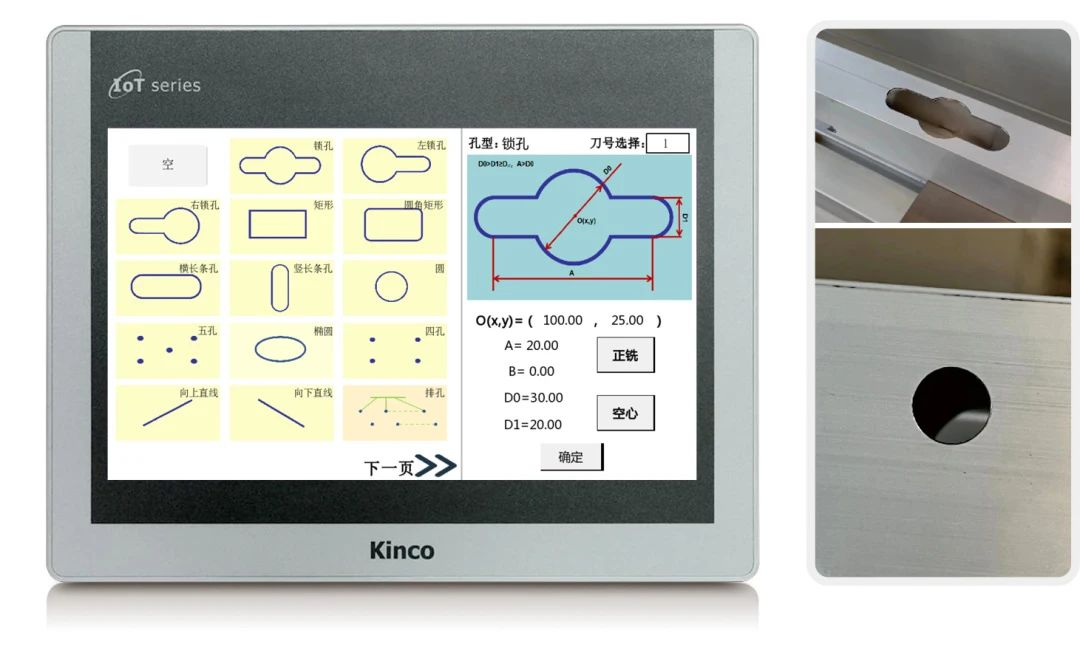

• 支持三面加工，同時支持多種孔型設計與定制，如圓孔、圓角矩形、組合圓孔等

• 定制多種便捷操作設置，如啟動前自動夾緊、完成時自動脫料、自動回零等，簡化人工操作，提高生產效率

• 加工精度：0.05-0.10mm

• 加工效率：常規圖形1-3分鐘

• 支持行業常用規格部件自動鉆銑（EASY模式）：如門窗合頁等

03.

痛點逐個擊破

痛點1：傳統CNC系統造價昂貴

價值：一機集成運動控制、42點IO、通訊等的經濟型運動控制器，無需擴展即可滿足所有加工圖形的系統需求，搭配步科高性價比之選的伺服系統與主軸變頻，綜合成本適中。

痛點2：傳統CNC系統在開發和使用上都對各類用戶有較高的門檻

價值：系統使用工控工程師最熟悉的IEC61131編程環境進行系統開發，支持結構化文本（ST）與梯形圖（LD）等六種編程語言以及G代碼和C語言。同時內置直線/圓弧插補、速度前瞻規劃等復雜運動控制庫。相比于CNC系統，開發更易上手與直觀，維護也無需專業數控人員。

痛點3：加工質量與效率的兼容

價值：8K速度環采樣頻率的驅動器搭配高分辨率編碼器的伺服電機高速啟停性能極佳與同步精度高，同時KC100變頻器可在18000轉高轉速高負載下運行平穩，在保證系統加工精度提高到3-5絲的同時加工效率提高25%。

痛點4：產線智能化程度低，維護成本高

價值：步科可提供一站式軟硬件行業整體解決方案，從自動化全套控制到數字化物聯管理系統均可提供，有效幫助用戶解決產線互聯，遠程運維，訂單管理等難題。

04.

步科方案設計

01.電氣硬件配置

02.硬件系統拓補

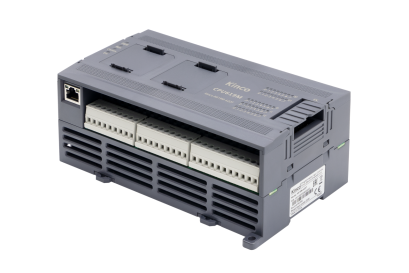

03.PLC場景解析：K619M-42DT

01.運動控制功能

• 支持直線/圓弧插補功能，軟件提供功能塊直接調用，開發更省心

• 支持速度平滑過渡設計，無懼異形軌跡，保證加工精度和加工重復性

02.低門檻開發

• 組態軟件符合IEC61131-3:2002標準和JB/T 3208-1999標準

• 支持多語言編程:指令表 (IL)、結構化文本(ST)、梯形 (LD)；功能塊圖(FBD)、順序功能圖 (SFC)、G代碼和C語言

• 輕松開發，無憂交付

03.集成與拓展

• 本體集成26路數字量輸入，16路數字量輸出

• 支持2路BD卡槽進行DI/DO及通訊拓展

• 支持4路高速脈沖輸出通道;4路PWM輸出通道;4路高速脈沖計數通道，覆蓋多應用場景

04.用戶價值

• 多種尋原方式，適應多種尋原場景

• 支持離線G代碼軌跡生成功能

• 開放在線修改控制器配置權限，為應用開發提供無限可能

• 支持KincoHMI遠程透傳，助力遠程運維

• 集成2路RS485通信，前后端對接無壓力

• 標配以太網接口，組網更自由

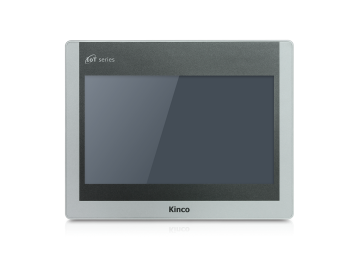

04.HMI場景解析：GT100E-WiFi

01.上傳下達

• 支持標簽通訊，PLC連接方便

• 內置物聯網模塊，支持MQTT、OPCUA協議

• 宏腳本C語言編程，輕松實現數據處理

02.配方功能

• 支持多配方控件，支撐多產品應用場景

• 支持配方靈活導入導出

• 支持256KB大容量配方存儲

03.自由繪圖

• 配備自由繪圖宏指令，人機交互更直觀

• 支持自由繪圖及自由縮放

04.遠程運維

• 支持PLC功能透傳上下載功能，遠程調試更方便

• 遠程移動端APP、PC端均提供相應的軟件，支持用戶遠程監控和運維，且無需二次組態

05.伺服場景解析：FD5P系列伺服驅動＋SMK系列伺服電機

01.高響應性高精度

• 支持23位絕對值編碼器，為高精度應用場景保駕護航

• 速度環采樣頻率可達8kHz

02.性能穩定高效易用

• 內置陷波濾波器，實現振動抑制

• 支持在線自整定和EASY Tune優化升級

• 支持S曲線設置，帶載狀態快速啟、停運行平穩、噪聲小、體驗感滿分

03.豐富的接口

• 本體支持7路數字輸入，5路數字輸出以及編碼器輸出功能

• 支持CANopen，EtherCAT等多種通訊方式

04.安全耐用

• IP67高防品質，無懼惡劣環境，保證生產不停

• 擁有驅動器過壓欠/壓保護、過流保護、過熱保護、短路保護等，長效使用更安心

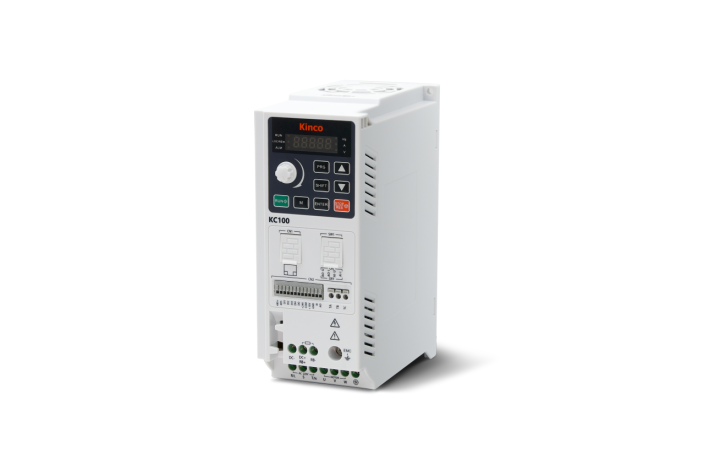

06.變頻器場景解析：KC100系列變頻器

01.安裝接線靈活便捷

• 65mm窄體書本式設計，節省柜內空間，簡約大氣

• 支持DIN導軌、垂直安裝、側裝

• 歐式壓接端子，方便穩固，提高裝配效率

02.功能集成性能尤佳

• 支持多種頻率給定，面板支持外駁接延長，調試更便捷

• 標配Modbus通訊接口，支持標準RTU協議，應用簡單

• 內置AVR、過調制、瞬停不停功能，適應復雜電網環境

• VF控制實現額定頻率全范圍帶150%負載穩定運行(除0速)，中低高速調機方便

• 適配行業300Hz、18000rpm高速高頻主軸電機，轉速穩定、鉆切平整

• 優異的快速啟停控制性能，在高速切割場景下仍可以保持穩定質量輸出

• 標配轉速跟蹤再啟動功能，主軸瞬切無壓力

03.安全耐用

• 標配過流抑制保護、過壓抑制保護、欠壓抑制保護

• 逐波限流功能，保護更長效

• 獨立風道散熱設計，過溫自動降低載頻，長效使用也安心
